Magnetinis obliavimo peilių išstatymo prietaisas CMT792

Aksesuarai ir sistemos
Klausti
  • Pristatymas nurodytu adresu - nuo 0 iki 2 darbo dienų.
  • Atsiėmimas Klaipėdoje - nuo 0 iki 2 darbo dienų.
  • Atsiėmimas Šiauliuose - nuo 0 iki 2 darbo dienų.

CMT 792

Įdėkite peilius į obliavimo galvutę (frezą) ir šio rinkinio pagalba išstaykite vienodą peilių aukštį (išsikišimą). Prietaisas turi mikro reguliavimą, kas padeda tiksliai nustatyti peilių išsikišimą virš galvutės korpuso.

Supakuoti medinėje dėžutėje, patogu laikyti.

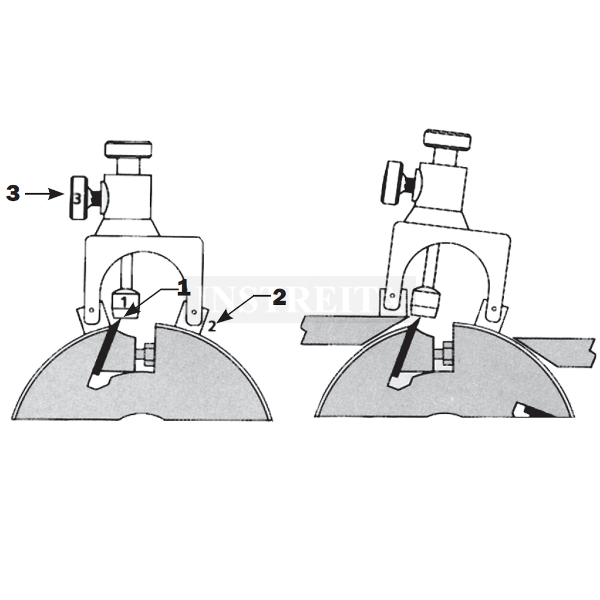

2 PEILIŲ NUSTATYMO GALIMYBĖS:

"A" - Padedant prietaisą ant obliavimo galvutės korpuso.
"B" - Tiesioginis padedant and obliavimo stalo vieną pritaiso dalį, o kitą ant obliavimo galvutės korpuso.

Naudojimosi instrukcija ČIA:



A) Установка вылета и параллельности расположения ножей относительно корпуса строгальной или фрезерной головки фрезерных, строгальных, больших фуговальнорейсмусовых, комбинированных и прочих станков с опорой на корпус фрезерных или строгальных головок. Установите магнитную головку первого позиционера на корпус фрезы (строгальной головки) на одном краю ножевого барабана. Заметьте показания на шкале при касании магнитной головки (1) с режущей гранью ножа. Установите второй позиционер на корпус фрезы на противоположном конце барабана выставив нож по позиционеру с отметкой на шкале такой же, как в первом позиционере. Выровняйте нож по обоим магнитным установочным головкам и зафиксируйте это положение.

B) Установка вылета и параллельности расположения ножей одновременно относительно стола станка и корпуса строгальной головки (для установки правильного положения ножей, даже если строгальный стол изношен). Установите одну магнитную шарнирную опору (2) первого позиционера на строгальный стол, а другую магнитную шарнирную опору (2) на корпус строгальной головки на одном краю барабана. Заметьте положение магнитной головки (1) по шкале при её соприкосновении с режущей гранью ножа. Установите второй позиционер на строгальный стол и корпус строгальной головки аналогично первому на противоположной стороне ножа. По шкале установите высоту магнитной головки (1) в этом позиционере такой же, как в первом позиционере. Выровняйте нож по обоим магнитным установочным головкам (1) и зафиксируйте это положение.
